齿轮普通冲齿精度相关说明（供参考了解）

齿轮普通冲齿精度：冲齿零件剪切面质量、冲齿件的弯曲变形、冲齿件的齿形精度及普通冲齿的尺寸精度相关说明如下，供参考了解。

一、冲齿零件剪切面质量

冲齿件剪切面上有明显的四个部分，即圆角带(也称塌边)、光亮带(也称剪切带)、剪裂带和毛刺，如图。

剪切面的质量与冲齿模具的精度、凸凹模的间隙和冲件材料有关。冲件齿参数也直接影响剪切面的质量。

a、根据冲件材料不同，合理的凸凹模间隙见下表。

表中的数据是单面间隙与材料厚度的比值。

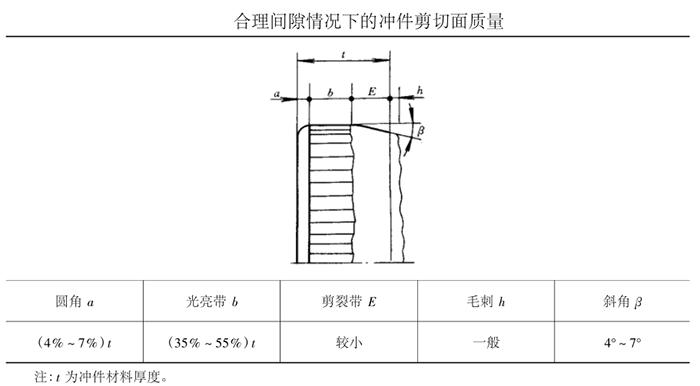

b、合理间隙情况下，冲件剪切面质量见下表。

c、冲裁剪切面表面粗糙度，见下表。

二、冲齿件的弯曲变形

冲裁过程中，由于齿顶部分冲裁剪切压力的影响，使冲件产生弯曲变形。其变形程度与材料性能、凸凹模间隙及受力情况有关。

下图是冲件的弯曲变形与凸凹模间隙的关系曲线。间隙的比值愈大，则愈容易产生弯曲变形。

三、冲齿件的齿形精度

由于目前工艺水平的限制，小模数齿轮冲齿的齿形精度与滚齿和铣齿相比，有一定差距，而且齿形参数还满足一定的条件，否则无法实现冲齿。

a、不论是渐开线齿形或者非渐开线齿形，其齿形曲线不允许有尖点或拐点，直线和圆弧必须光滑连接。

b、各种齿形的参数值必须满足下表规定的值。但p，r，P1不能小于0.006mm。

四、普通冲齿的尺寸精度

根据不同厚度的材料及零件尺寸大小，可达到的尺寸精度见下表。
