小模数齿轮成形滚削加工原理及几种运动条件说明

小模数齿轮成形滚削加工原理及几种运动条件说明分别如下，供参考了解。

成形滚削加工原理：

成形滚削法，是用与齿轮齿槽形状完全相同、或者部分相同的刀具，在滚齿机上与工件作强制的啮合运动，而切出全部的工件齿形。

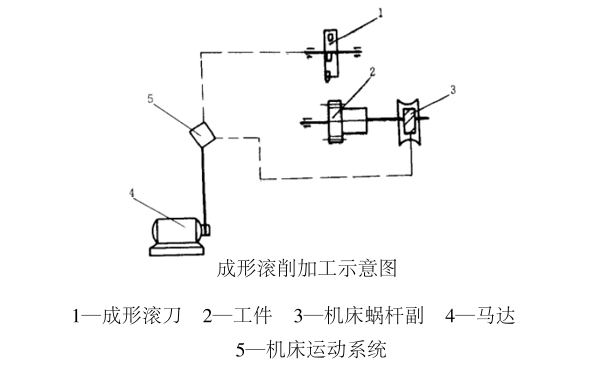

滚刀1安装在滚齿机刀轴上，工件2安装在工件轴上，工件轴的传动与刀轴的运动，由同一电机带动。刀轴1的转动与工件的转动通过机床传动链按一定规律运动，完成滚刀切齿运动。

成形滚削过程中，有下述几种运动：

1、刀个轴的转动；

2、工件分度运动；

3、刀具和工件的进给运动。

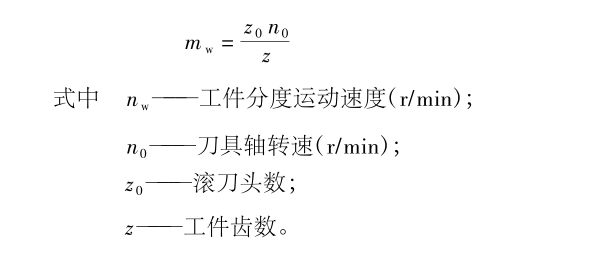

为保证成形滚削正常运转，刀具转速与工件轴转速必须满足以下公式条件：
