齿轮滚齿齿形误差的5大原因

齿轮滚齿齿形误差的5大原因说明分别如下，供参考了解。

1、齿坯安裝偏心

切齿时旋转中心与测量时的中心存在误差，而使齿廓产生规律性误差。

2、滚刀或刀轴的径向圆跳动或轴向窜动,刀刃偏离基本蜗杆,个别刀刃多切

尤其在滚削齿轮少的齿轮时容易产生。下图为滚切修整摆线齿轮时，由于径向、轴向跳动产生的误差示意图。

3、滚刀齿形设计和制造误差

4、滚刀前刀面刃磨时产生导程误差或轴向性误差

会产生齿形齿廓的不对称，齿廓曲线也会产生误差。

5、滚刀前刀面刃磨非径向性误差

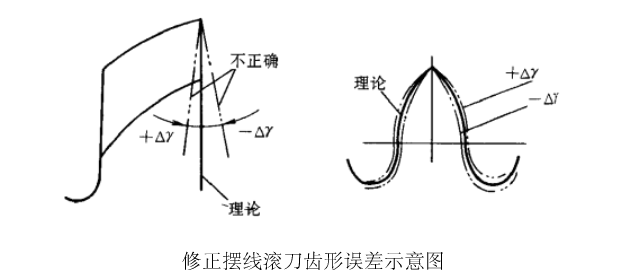

对于修整摆线齿轮滚刀，齿形全齿高出现误差，前角为正值时，齿全高增加，反之则缩短如下图。

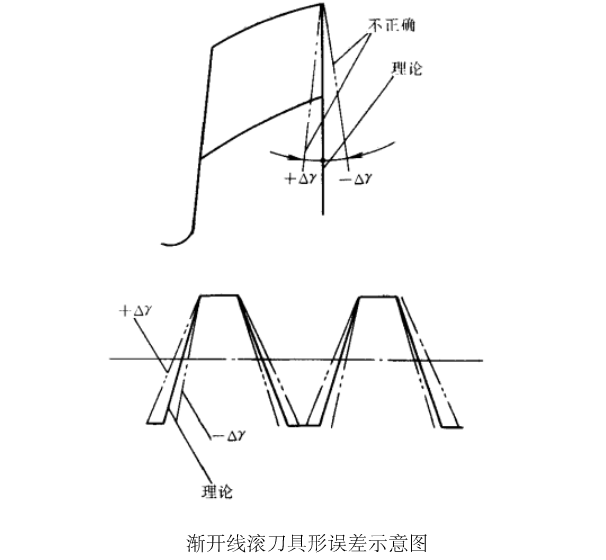

对于渐开线齿轮滚刀，主要影响齿形角，前角出现正值时，齿形角变小，前角出现负值时，齿形角变大，如下图。
